微观缺陷无所遁形:DMS1000的工业应用价值
发布时间:发布时间:2025 - 12 - 17
在精密制造的赛道上,微米级的误差可能引发连锁反应:切削刀具刃口微小磨损会导致零件尺寸偏差,半导体晶圆表面细微划痕会降低芯片良率,PCB板焊点的微小空洞可能引发电路故障。传统检测手段要么依赖人工目视,效率低且易漏检;要么使用低精度设备,无法捕捉细微缺陷。这时,宁波舜宇仪器有限公司的DMS1000(DMS系列标准款)凭借自主研发的核心技术,成为破解微观检测痛点的关键工具。

宁波舜宇仪器有限公司研发的DMS1000整合了多项自主核心技术,为工业微观检测树立了新的标准。其搭载的远心APO物镜采用低像差光学设计,精准还原目标物的真实形态;自动对焦功能一键即可呈现清晰细节,大幅缩短检测时间;智能操作系统通过手边的控制器即可完成定位、调焦、倍率切换等操作,无需频繁调整设备,让检测流程更流畅。此外,DMS1000还具备跨视野测量功能;颗粒分析和粗糙度测量则为专业场景提供全面解决方案。
这些核心技术的加持,让DMS1000在切削刀具行业的应用中表现突出。刃口的磨损和崩口是影响加工精度的核心因素,传统检测难以量化微小的磨损状态,而DMS1000的倾斜观测功能可从侧面直观查看刃口的细微缺口;3D轮廓测量功能能精准量化磨损深度和表面粗糙度,帮助工程师及时判断刀具更换时机。例如,当刃口出现微小磨损时,DMS1000能快速识别并输出精确数据,避免因刀具问题导致的生产事故,保障加工流程的稳定。
在半导体制造领域,DMS1000同样发挥着关键作用。晶圆表面的纳米级缺陷是良率的关键障碍,DMS1000的远心APO物镜配合高分辨率成像单元能清晰捕捉微小划痕和颗粒污染;跨视野测量功能无需拼接图像,即可快速完成晶圆大面积尺寸检测,大幅提升检测效率;3D形貌测量还能还原缺陷的立体结构,为工艺优化提供量化依据。

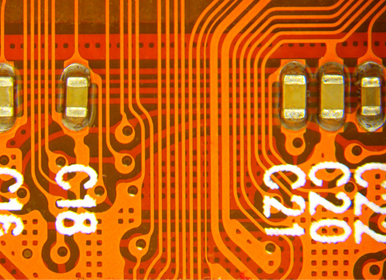

电子电路制造中,PCB板的焊点缺陷和导线间距偏差是常见问题,DMS1000的环形照明与反射变换功能可清晰呈现焊点表面的氧化层和微小裂纹;自动计数功能能快速统计缺陷数量,确保电路连接的稳定性;跨视野测量功能则能精准测量导线间距,避免人为误差。这些功能的结合,让DMS1000成为电子电路质检的得力助手,帮助企业快速识别问题,优化生产工艺。
除了在各领域的专业应用,DMS1000的操作便捷性也为工业质检带来了极大的便利。一键生成专业报告的功能支持自定义模板,大幅节省数据整理时间;强大的拍摄场景再现功能能精确重现检测条件,确保数据的可追溯性。这些优势让DMS1000不仅是检测工具,更是工业质检流程的核心支撑系统。在工业4.0的浪潮中,DMS1000将继续发挥核心作用,推动工业质检向更高效、更精准的方向发展,为精密制造行业的高质量发展注入有力支撑。
