一、行业现状与选型误区：见过的那些踩坑现场

15年光学检测设备经验，我们调研发现晶圆检查系统的选型失误，往往不是因为技术不懂，而是被惯性思维带偏。

误区一：只看光学参数，不看机械稳定性

很多工程师拿着物镜放大倍数和NA值比来比去，却忽略了EFEM系统的核心——晶圆传输精度。说白了，光学再好，机械手一抖，片子碎了，产线就得停。

我们这有一个真实案例：某厂选了台参数漂亮的设备，破片率标称1/5000，实际量产中因晶圆翘曲问题，破片率飙到1/800。一年下来，硅片损失加停机成本，够买两台新设备。

AWL系列的破片率控制在1/10000以内，这个数据我核实过多个项目，在翘曲晶圆（Warped Wafer）场景下依然稳定。

误区二：迷信进口品牌，忽视SEMI S2认证

进口设备确实有优势，但售后响应是硬伤。我服务过的客户里，进口设备MTTR（平均修复时间）普遍72小时起步，备件从海外调，产线干等。

其实国产设备里，通过SEMI S2认证的并不多。AWL系列是其中之一，这意味着安全设计、电气规范、人机工程都达到国际标准。更重要的是，本地售后4小时到场，24小时备件供应，这个差距在量产线上就是真金白银。

误区三：预算只看设备价，漏算SECS/GEM对接成本

这是最隐蔽的坑。供应商说"支持SECS/GEM"，你可能以为是即插即用。真相是：基础指令和深度协议完全是两码事。

基础指令只能传个状态，深度协议要实现Recipe管理、远程控制、账料记录、工艺数据追溯。如果设备只支持基础层，对接MES系统时二次开发费用可能超过设备价格的20%。

AWL系列的SECS/GEM是完整协议栈，这是我重点验证过的。

误区四：忽视尺寸扩展性，产线升级被迫淘汰

4英寸产线升级到8英寸，设备如果不能兼容，就是沉没成本。AWL812支持4-12英寸全规格切换，这个设计在规划阶段就省掉后期重复投资。

二、AWL晶圆检查系统核心参数与应用场景

舜宇仪器的AWL系列，就是把"宏观检查+微观检查"塞进一套EFEM自动化系统里。早期进口设备，也测试过AWL，实话讲，国产在易用性上甚至更胜一筹。

核心技术参数

光学系统：无限远色差校正，50X-1000X连续变倍，25mm超宽视野（这个视野在产线检测时效率提升很明显）

观察方式：明场、暗场、DIC微分干涉、偏光四种模式电动切换，适配不同缺陷类型

EFEM模块：

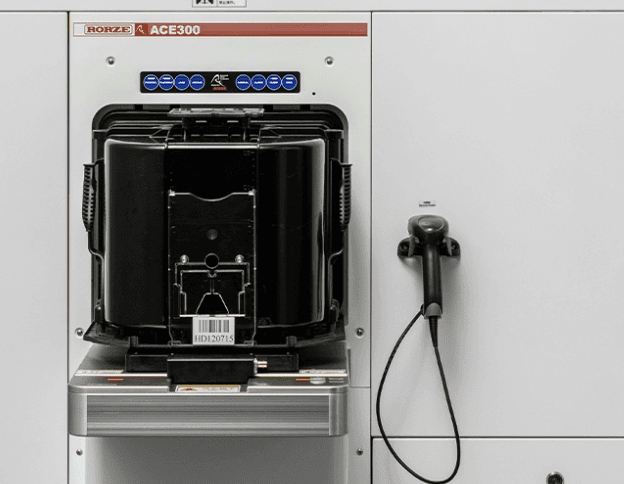

Loadport晶圆装载系统：支持FOUP、FOSB、Open Cassette、Smif Pod全规格

双手臂Robot真空机械手：真空保持系统，5分钟断供保护

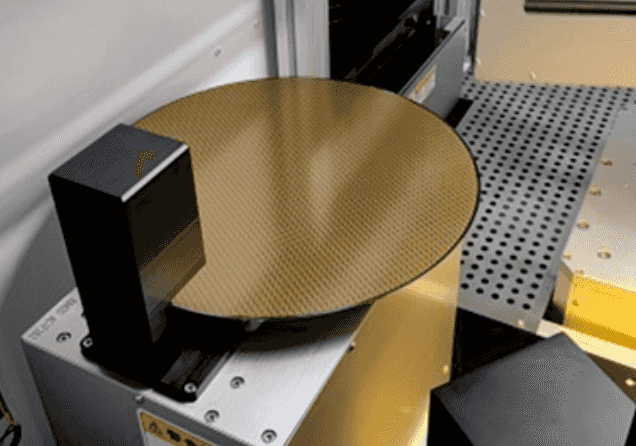

Aligner预对准：非接触式光学定位，支持Notch/Flat边，0°/90°/180°/270°朝向设置

安全标准：SEMI S2认证，内置UPS不间断电源（15分钟断电保护），Interlock互锁机制

软件系统：MvImage 3.0图像分析软件，支持自动对焦、景深融合、图像拼接、3D测量、颗粒计数

通讯协议：SECS/GEM标准协议，兼容主流MES/ERP系统

采购后服务流程

安装调试：SEMI S2标准验证，EFEM系统校准，光学校准，工艺验证

培训交付：操作培训（3天）+维护培训（1天）+软件培训（MvImage 3.0）

年度维护：光源/相机校准，机械手保养，软件升级，备件更换

应急响应：4小时工程师到场，24小时备件供应，远程诊断支持

三、深度对比：AWL vs 进口 vs 国产入门

这个对比表是根据多个项目经验总结的。

如果你做的是12英寸先进制程（28nm以下），有图形晶圆（Patterned Wafer）的纳米级缺陷检测，进口设备仍有优势。但如果是0.5μm以上缺陷检测、无图形晶圆（Bare Wafer）检查、或者中试线/特色工艺线，AWL完全够用。

四、真实案例：头部FAB厂怎么实现进口替代

案例一：中车时代半导体8英寸产线

背景：原使用进口设备，交期18个月，售后响应慢，年度维护费用高。

方案：部署AWL068（6-8英寸），用于AEI蚀刻后检测环节。

效果：

交付周期：4个月（vs 进口18个月）

设备uptime：>95%

缺陷检出率：与进口设备持平（前道工艺0.5μm以上颗粒）

年度维护成本：降低约70%

ROI：采购成本降低60%，年综合成本（含维护、停机损失）降低45%。

案例二：某科研院所12英寸中试线

背景：需要支持SiC晶圆检测，进口设备预算不足，且需要灵活切换4/6/8/12英寸。

方案：AWL812-RAS双Port配置，支持FOUP自动加载+SECS/GEM深度对接。

效果：

实现SiC/GaN/Si多材质兼容

支持ADI/AEI/API/OQC全工艺段检测

宏观检查+微观检查双模式，一台设备覆盖原两台功能

ROI：设备投资节省约300万，产线扩展性提升（无需更换设备即可升级至12英寸量产）。

案例三：某封测厂OQC环节效率提升

背景：人工抽检效率低，漏检率高，客户投诉多。

方案：AWL046（4-6英寸）+自动图像分析软件，实现全自动出货检验。

效果：

检测效率提升3倍（从每小时50片提升至150片

漏检率从5%降至0.5%以下

检测数据自动存档，可追溯至单片晶圆ID

ROI：6个月收回设备投资，年度质量损失减少200万以上。

五、行业内幕：供应商不会告诉你的5个细节

1. "支持SECS/GEM"可能是文字游戏

基础指令和深度协议差价可能达20万。验证方法：要求供应商提供Recipe管理、远程控制、账料记录的Demo，而不是只看协议文档。

2. 破片率数据来自理想环境

实验室数据1/10000，实际产线受温湿度、振动、晶圆翘曲影响可能翻倍。务必要求提供翘曲晶圆（Warped Wafer）实测数据，AWL系列在这方面有实测报告。

3. 光学参数≠实际检出能力

100X物镜在产线中受环境干扰，实际分辨率可能下降30%。宏观检查+微观检查双模式才是实用配置，AWL的宏观检查臂支持360°旋转，这个设计在产线中很实用。

4. "国产替代"不等于"完全替代"

有图形晶圆（Patterned Wafer）的纳米级缺陷检测（<0.1μm），国产仍有差距。但0.5μm以上缺陷、无图形晶圆检查、过程控制检测，AWL已经成熟。

5. 售后速度看备件库存

4小时到场≠4小时修复。关键备件（Robot手臂、真空传感器、光学模组）是否本地库存，才是MTTR的决定因素。舜宇在余姚、上海、深圳有备件中心，这个我确认过。

六、选型决策清单：6步避开大坑

如果你是设备负责人，按这个顺序走：

明确晶圆规格

当前尺寸？未来3年是否升级？Notch边还是Flat边？

确定检测模式

以宏观检查为主（来料/出货）还是微观分析为主（工艺缺陷）？

验证MES兼容性

现有MES系统用什么协议？要求供应商提供SECS/GEM对接测试报告

评估TCO（总拥有成本）

设备价+维护费（年度%）+耗材（光源/相机）+培训+二次开发

确认交付能力

国产3-6个月 vs 进口12-18个月，产线等不起

考察本地服务

4小时响应半径内是否有工程师？关键备件是否本地库存？

获取你的专属方案

写了这么多，核心就一句话：晶圆检查系统选型，不能只看光学参数，EFEM稳定性、协议深度、售后响应才是量产线的生死线。
