半导体行业的竞争，本质上是良率与效率的竞争。一片晶圆上的纳米级划痕、微米级颗粒污染，或是图形转移时的微小偏差，都可能导致芯片失效，直接影响企业的成本与市场竞争力。根据SEMI数据，全球半导体检测设备市场规模年复合增长率达8.2%，而中国高端检测设备国产化率仅约13%。传统的人工检测或低精度设备，难以应对晶圆表面复杂的缺陷类型与超高的精度要求。而AWL系列晶圆缺陷光学检测设备的出现，为半导体企业提供了精准、高效的解决方案，成为提升良率的关键利器。

宁波舜宇仪器有限公司的AWL系列晶圆检查系统，整合了多项先进技术，专为晶圆半导体市场设计。其搭载的半复消色差（APO）物镜采用低像差光学设计，涵盖5X/10X/20X/50X/100X倍率，数值孔径最高达0.9，能最大程度减少透视误差，精准捕捉晶圆表面的真实形态；自动对焦（AF）功能配合电动Z轴控制，调焦精度达0.001mm，一键锁定清晰焦点，大幅节省手动调焦时间；智能操作系统通过控制器可完成定位、调焦、倍率切换等操作，流程流畅高效。此外，设备集明场、暗场、偏光、微分干涉（DIC）四种观察方式于一体，带滤色片及偏光装置插槽，灵活适应不同缺陷类型的观测需求。

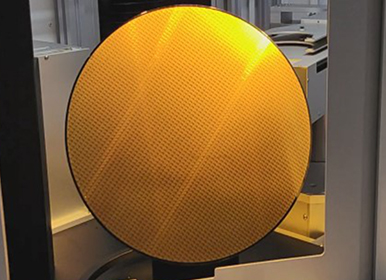

在晶圆检测中，AWL系列的高分辨率成像能力可检测到0.5微米的微小划痕，并借助Mvlmage3.0软件的3D轮廓测量模块，精准获取划痕的深度、宽度和长度数据，为工程师优化光刻或蚀刻工艺提供量化依据。对于晶圆表面的颗粒污染，设备的自动颗粒计数功能能快速统计颗粒数量与大小（精度达1μm），帮助企业控制洁净车间的环境参数；图形缺陷检测方面，自动大图拼接技术支持最大306mm×306mm超大幅面合成，无需反复调整即可覆盖整个晶圆表面，确保图形转移的精度符合设计标准。这些功能的结合，让晶圆缺陷光学检测设备能全方位覆盖半导体生产中的关键检测环节，从晶圆制造到封装测试，都能发挥重要作用。

AWL系列的快速定位功能基于电动平台X/Y轴运动速度高达100mm/s，让检测人员在任意倍率下快速定位目标区域，减少无效操作；报告生成功能支持自定义模板，方便数据归档与分析，进一步提升检测流程的效率。同时，设备的智能测量技术融合边缘识别算法，避免人为误差，确保检测结果的一致性与可靠性。

AWL系列晶圆缺陷光学检测设备已成为半导体行业不可或缺的质量控制工具。其破片率低至1/10000、平均无故障工作时间≥240小时、正常运作时间>95%，以精准的检测能力、高效的操作流程和稳定的性能，助力企业提升晶圆良率，降低生产成本，增强市场竞争力。随着半导体技术向5nm及以下制程推进，晶圆缺陷光学检测设备的重要性将愈发凸显，而AWL系列也将持续为行业提供可靠的解决方案，推动半导体产业的高质量发展。
